泰和安TX3210輸出模塊接線安裝技術

一、 概述

TX3210 輸出模塊（以下簡稱模塊），符合最新 標準 GB 16806-2006《消防聯動控制系

統》。本產品用于總線制消防廣播系統中消防廣播間的切換控制。

本產品外形美觀，采用插拔式結構，方便施工安裝，接線方便牢靠，采用性能卓越的單片

機，具有強大的分析判斷能力，可自動對所連接的廣播傳輸線的斷路、短路進行監測，并通過

指示燈給出狀態指示。

二、 特點

1、二總線，無極性

2、內置微處理器

3、具有消防廣播傳輸線故障檢測功能

4、采用軟硬件濾波技術，提高模塊的抗干擾能力

5、采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工

三、 技術參數

1、總線協議：T3 協議

2、工作電壓：總線 15V～28V 脈沖電壓

3、工作電流：

總線監視電流≤0.5mA 總線啟動電流≤2mA

4、指示燈狀態：

正常監視狀態：綠色巡檢燈周期性地閃亮

啟動指示：紅色輸出動作燈常亮

5、輸出容量：每只模塊最多可帶負載 60W

6、編碼方式：電子編碼方式

7、線制：與控制器采用無極性二總線連接，可接入兩根事故廣播線，兩根音樂廣播線及兩根

揚聲器線

8、使用環境：

溫 度：-10℃～55℃

相對濕度：≤95%RH，不凝露

9、外形尺寸： 87.0mm×87.0mm×37.0mm（含底座）

10、殼體顏色：米黃色

11、重量：約 135g

12、執行標準：GB 16806-2006

四、 結構特征與工作原理

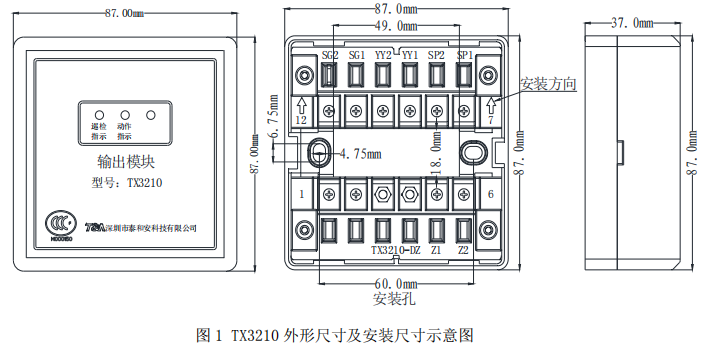

1、模塊的外形尺寸及安裝尺寸如圖 1 所示：

2、工作原理

 模塊內嵌微處理器，微處理器實現與火災報警控制器通訊、輸入線路故障檢測、輸出線路

故障檢測、輸出控制、輸入信號邏輯狀態判斷、狀態指示燈控制。模塊接收到火災報警控制器

的啟動命令后，吸合繼電器，現場音箱切換到消防廣播（事故廣播），并點亮指示燈，表明切

換成功。

五、 安裝與布線

警告：安裝設備之前，必須切斷回路的電源并確認全部底座已安裝牢靠且每一個底座的連接

線準確無誤。

1、安裝前應首先檢查外殼是否完好無損，標識是否齊全。

2、TX3210 輸出模塊采用進線管暗裝和進線管明裝方式，安裝時只需拔下模塊，從預埋盒的進

線孔中穿入電纜并接在模塊底座的相應端子上，再插好模塊即可安裝好，安裝示意圖見圖 2、

圖 3：

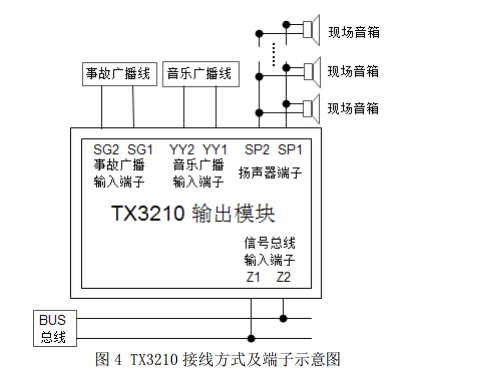

3、模塊端子示意圖如圖 4 所示。接線說明如下：

Z1 Z2：信號總線輸入端子，無極性。

SG1 SG2：事故廣播輸入端子。

YY1 YY2：音樂廣播輸入端子。

SP1 SP2：與揚聲器連接的輸出端子。

4、接線方式如圖 4 所示
